【DPFマフラー洗浄】日産 キャラバンの目詰まりを解消|2024年最新版

【2024年3月30日更新】

※写真はイメージです。

日産「キャラバン」はユーザーからトヨタの「ハイエース」とよく比較されるライバル車とも言える車輌です。室内の広さや性能はほとんど同じでハイエースとの差は、
キャラバンだけに装備されたエマージェンシーブレーキが一番大きな差だと言えます。
この装備は車輌前方に取り付けられたレーダーで前方の障害物との距離を測定し、
衝突しそうな距離になると自動でブレーキをかけて衝突を回避してくれる装備となっております。

・メーカー:日産
・車種:キャラバン
・純正品番:B0800-3XV0A
・適合型式:LDF

分解洗浄には3つのメリットがあります。

1.内部の汚れも洗い流すことができる
2.洗浄で効果がでるか適切な判断ができる
3.洗浄前後でDPFマフラーの成分を測定できる

DPFマフラーは分解しなくても洗浄可能です。

しかし、分解しないと下記のような不安が残ります。

内部の汚れを除去できない
内部の破損や状態がわからない
性能に関わる成分の検査が適切にできない

上記の分解洗浄のメリットについて解説します。

DPFマフラー洗浄事例

①分解

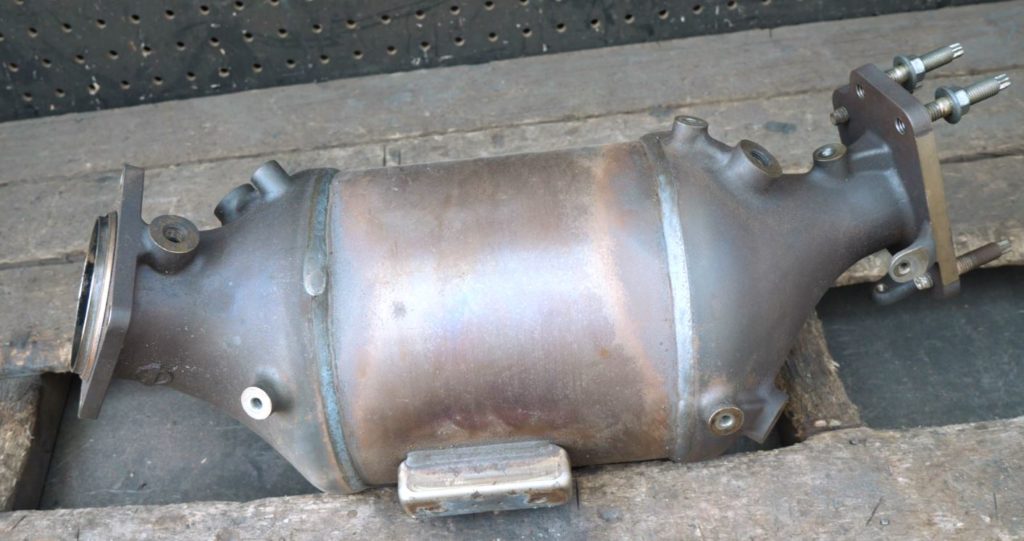

こちらが、キャラバンのDPFマフラーになります。

まずは、施工前点検を行います。

DPFフィルター、外観に破損がないかを確認します。

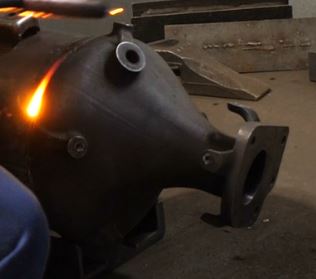

施工前点検を実施し、切断箇所のマーキング後にDPFマフラー本体を切断していきます。

DPFマフラーの個体差や使用環境によっては、酸化触媒やDPFフィルターが多少ずれていることもあるので、慎重に切断していきます。

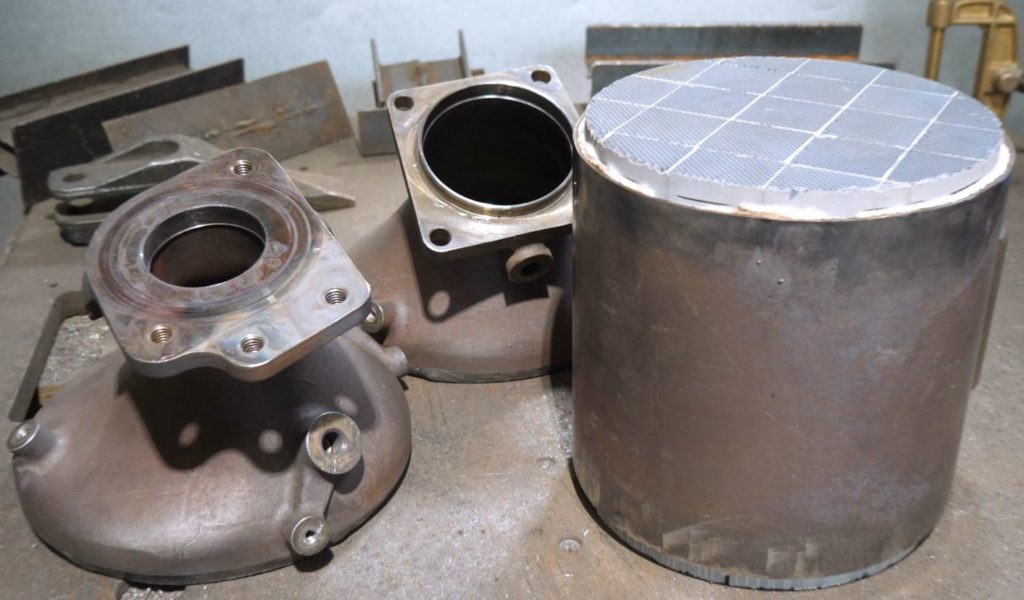

分割するとこの様な状態になります。

真ん中がDPFフィルターになります。

②予備洗浄

洗浄前に詰まり具合を確認します。

表面近くに詰まっていた煤(スス)が出てきます。

洗浄機によって表面にあった汚れが洗い流されていきます。

1回の洗浄では、落ち切らなかったので2度目の洗浄を行います。

予備洗浄で煤(スス)が大量に出てきました。

③目詰まり検査

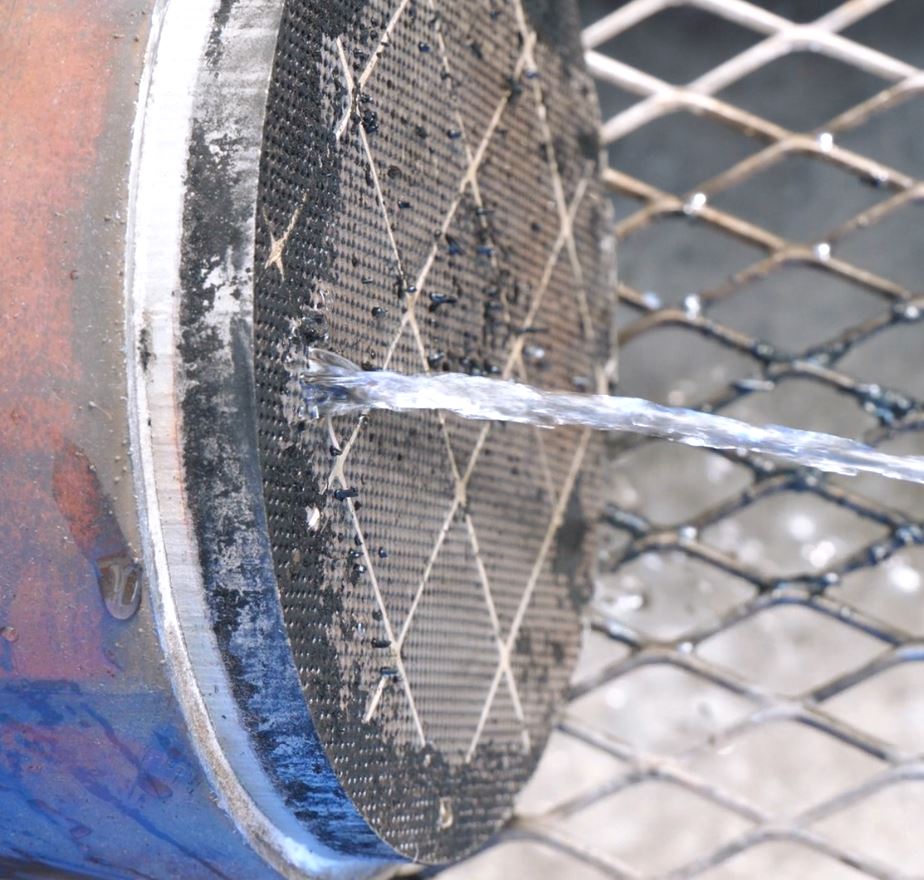

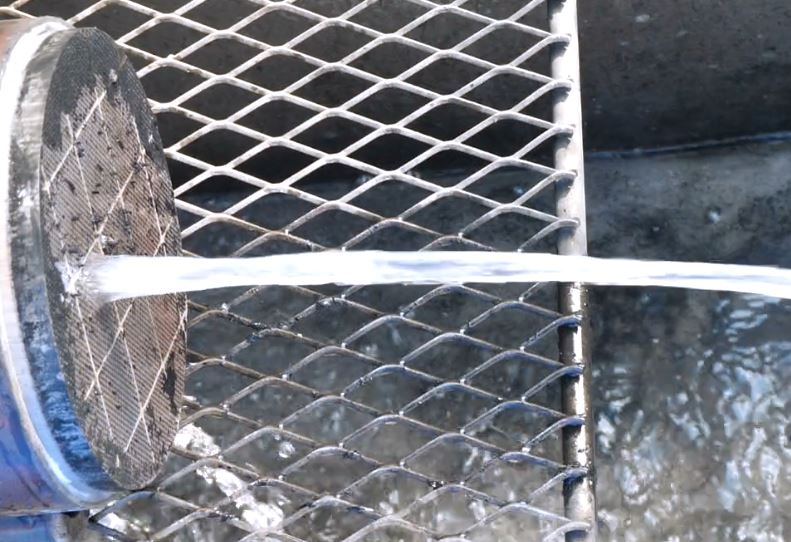

ある程度詰まりが取れたら、水の通り具合、飛び方を確認します。

通水検査によって、フィルタ内部の溶損がないかを判断していきます。

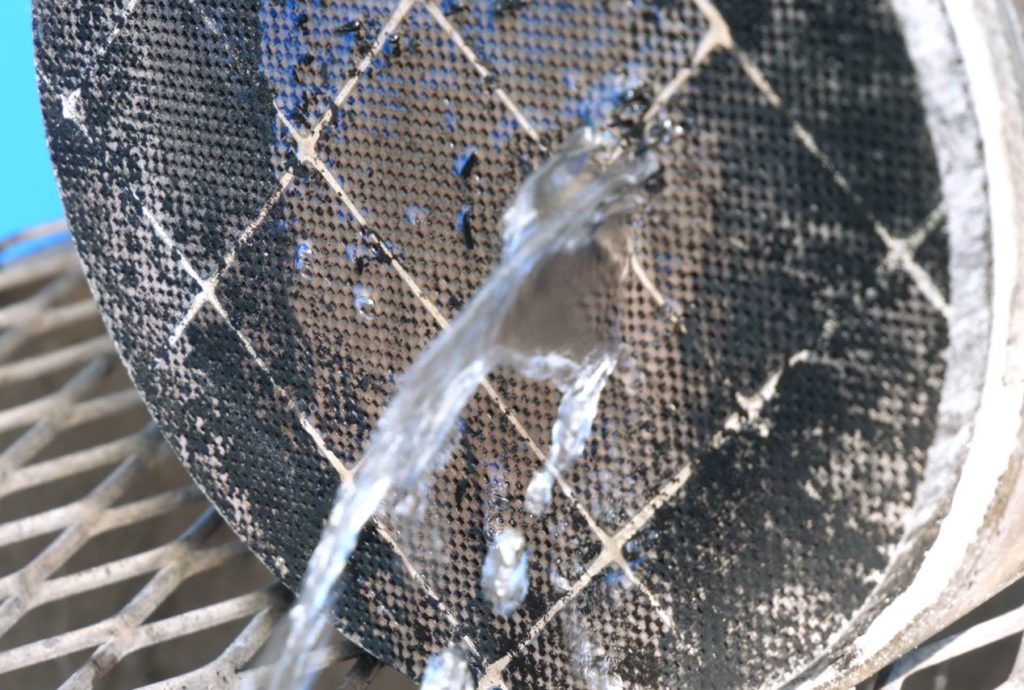

下記の写真のように、溶損していたりアッシュや煤(スス)が詰まっていると水の通りが悪くなります。

>>溶損に関してはこちら<<

続いて、光検査・通針検査・通風検査を行います。

目詰まり検査4項目をクリアしたDPFフィルターのみ洗浄可能となっております。

各工程で確実な点検を行っております。

キャンターDPFフィルター通針検査

※写真はイメージです。

④側面洗浄

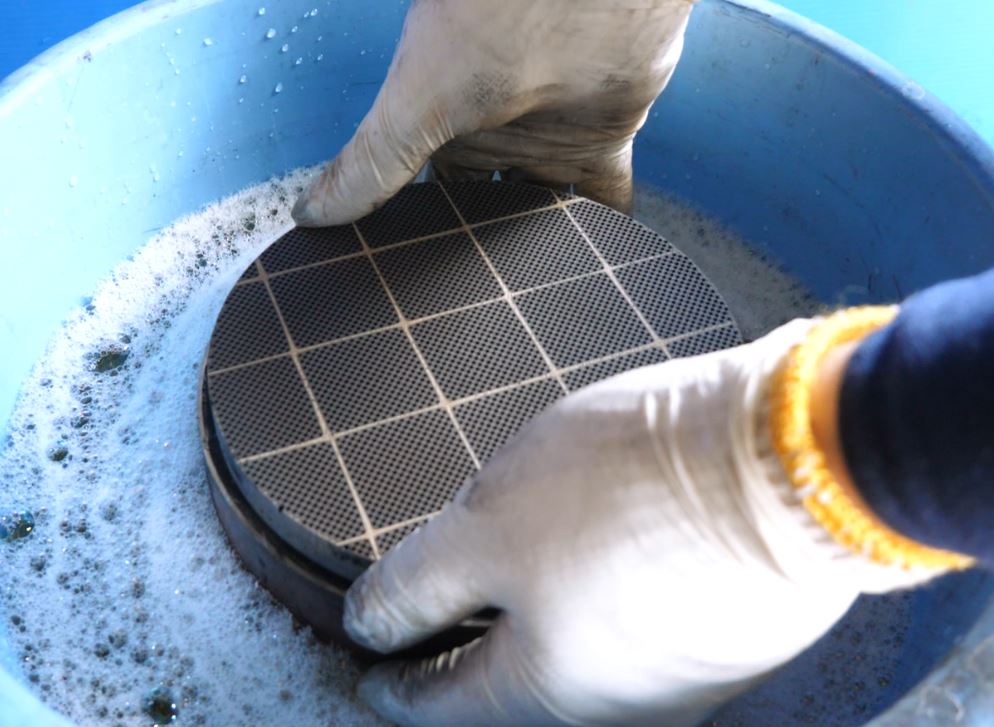

特殊洗浄機を用いて錆や汚れを落としていきます。

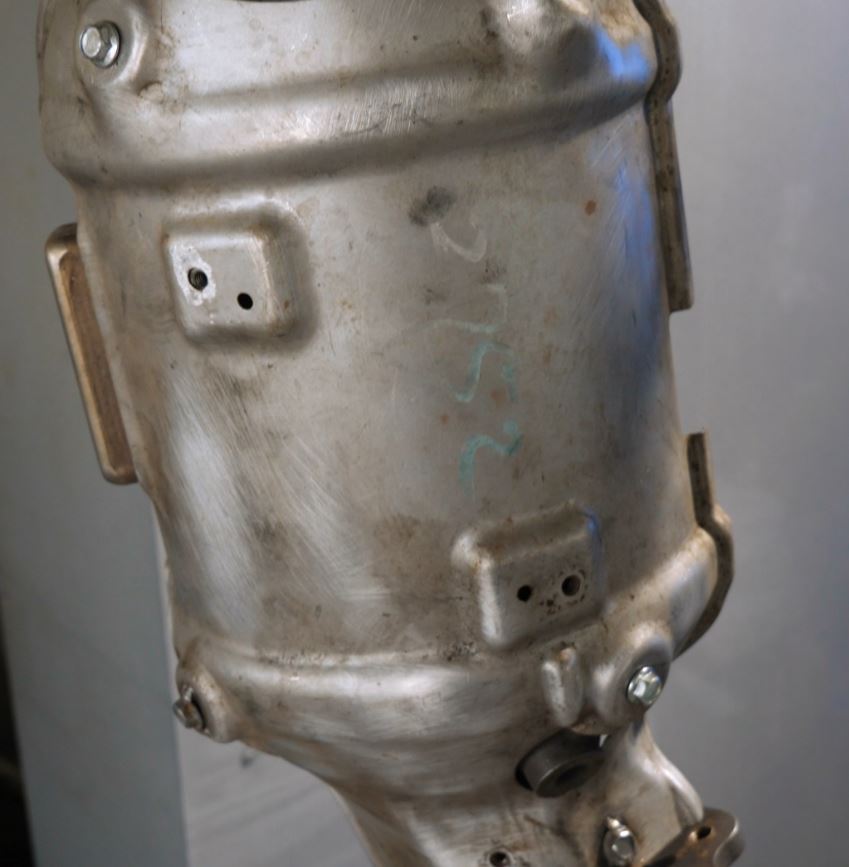

錆や汚れが落ちて綺麗になった写真です。

⑤内部洗浄

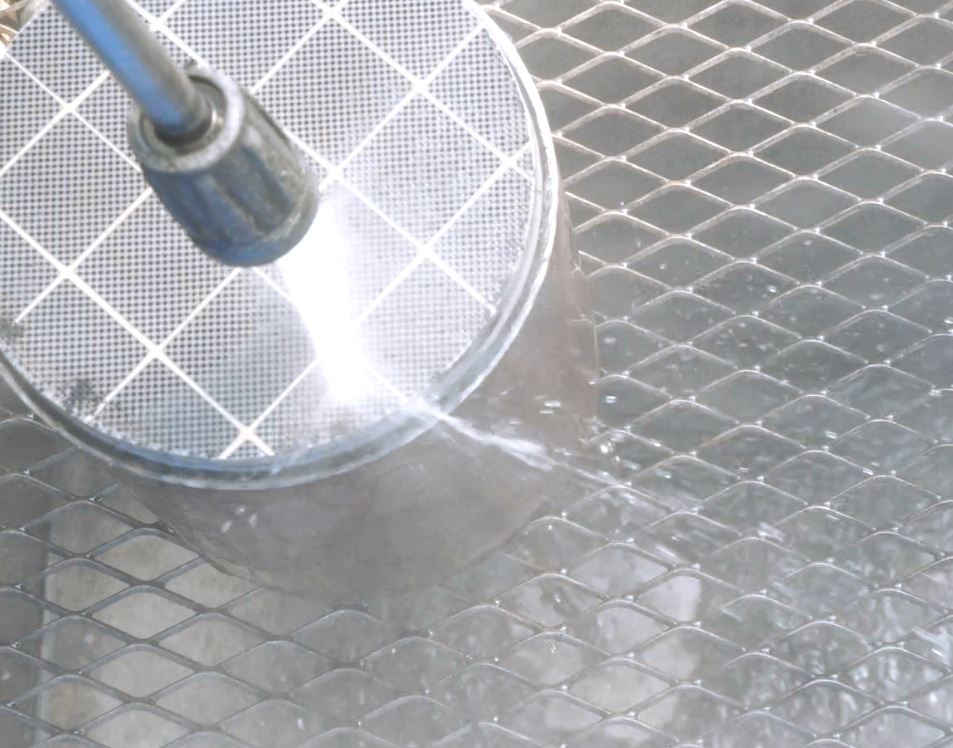

高圧洗浄機で内部に詰まっているアッシュを砕きます。

砕いたアッシュを反対側からしっかりと洗い出します。

汚れの程度によって、洗浄時間が変わってきます。

この茶色の粒状の塊がアッシュになります。

アッシュは不完全燃焼の排出ガスが内部に残留して凝固された状態のなったものです

DPF再生で焼いて分解することが出来ないため、DPFマフラーの使用期間が長ければ長いほどアッシュが多く溜まっている傾向があります。

日産、アトラスDPFマフラー排出アッシュ画像

時間をかけて洗浄していき、DPFフィルターの中に詰まっていたアッシュが無くなりました。

DPFフィルターから抜けて出てきた、水も綺麗になっています。

x-trailDPFマフラー切断内部洗浄
x-trailDPFマフラー切断内部洗浄

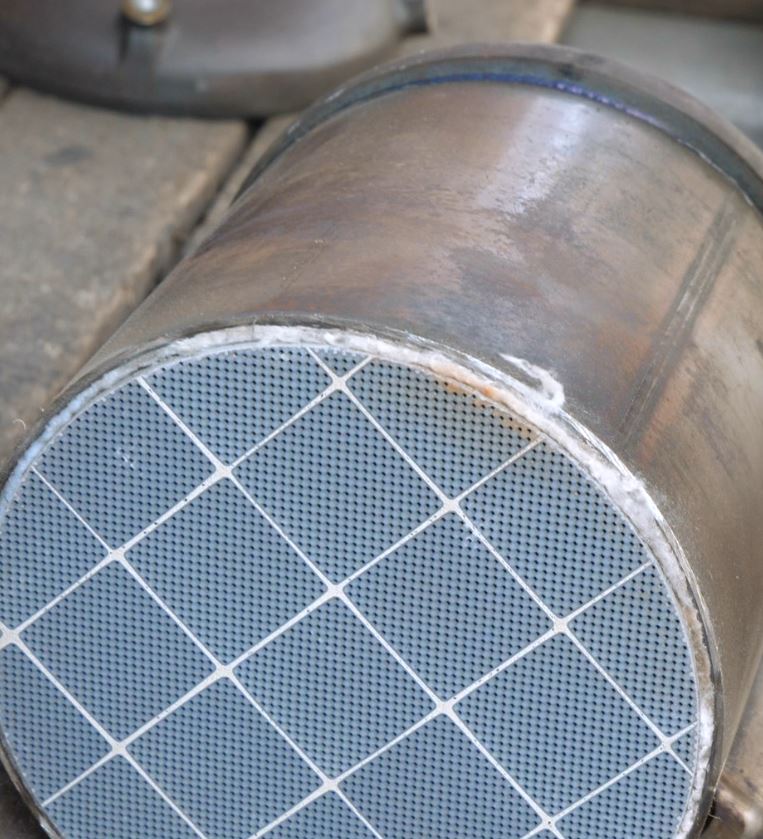

特殊洗浄を終えた写真になります。

真ん中がDPFフィルターになります。

⑥乾燥

洗浄工程が完了したら室内100℃の乾燥室に3日間入ります。

DPFフィルター内部に水分が残ると故障の原因になりますので、しっかりと乾燥をさせます。

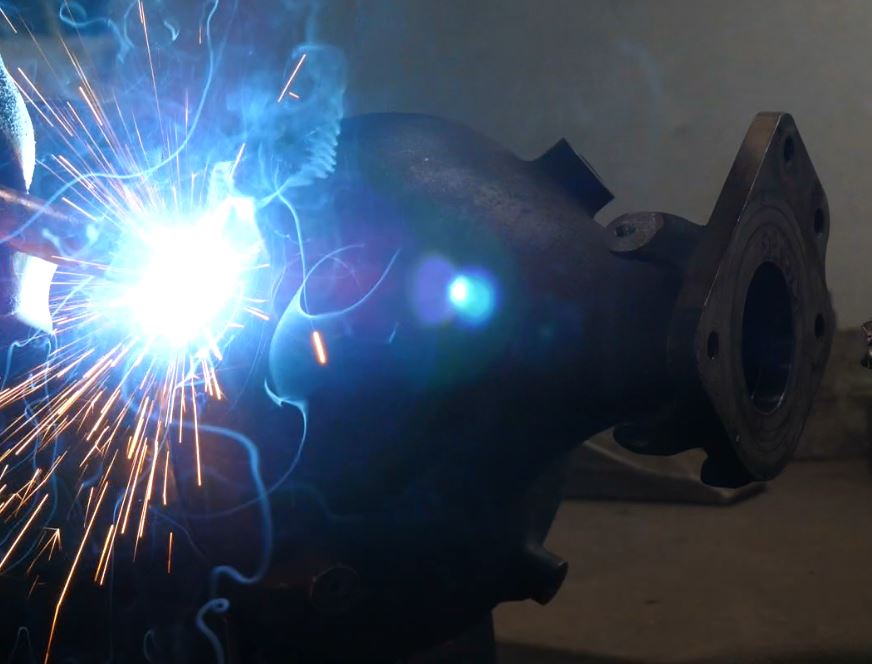

⑦溶接・組み上げ

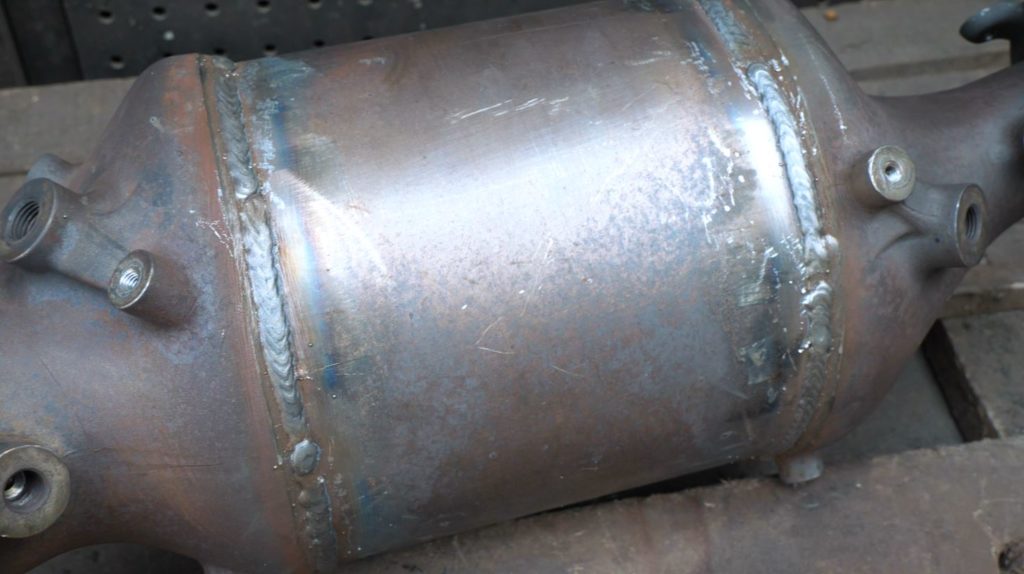

DPFマフラーを切断して酸化触媒とDPFフィルターを分解したため、溶接で組み直していきます。

資格保有者が確実な施工を行います。

⑧塗装

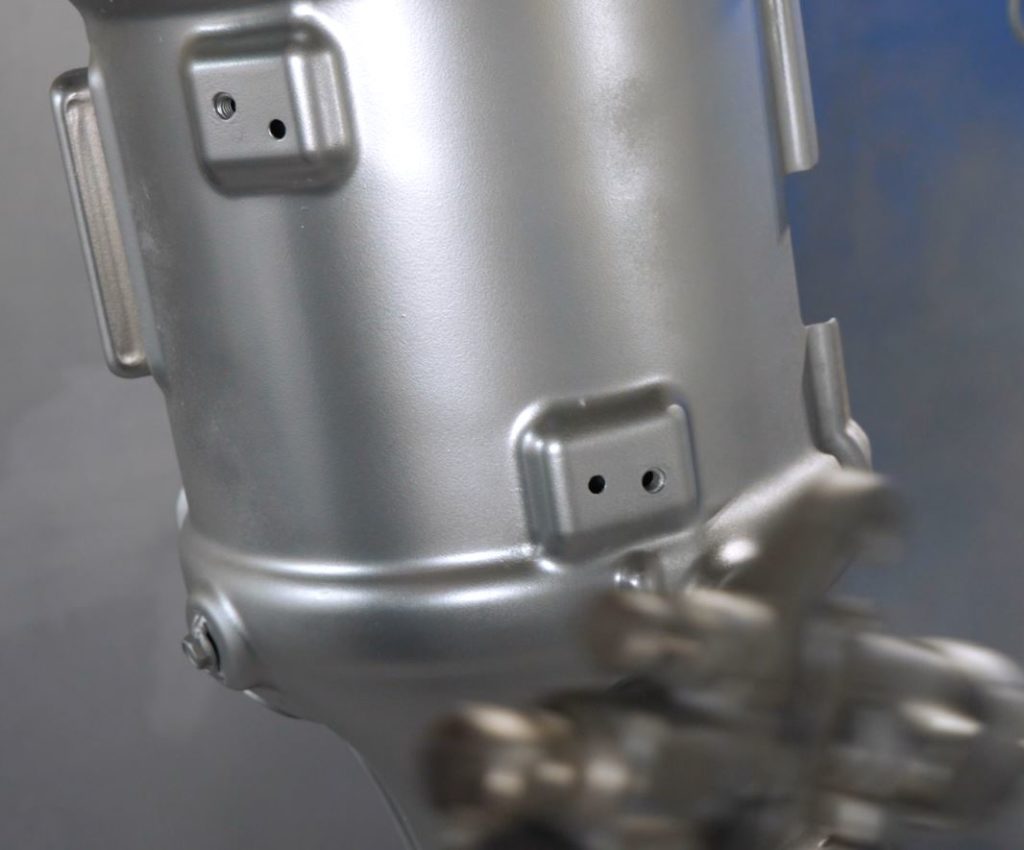

溶接跡や遮熱カバーから出ている部分を塗装していきます。

※洗浄をして状態が良く、きれいなものに関しては塗装をせず、そのままお返しする場合もあります。

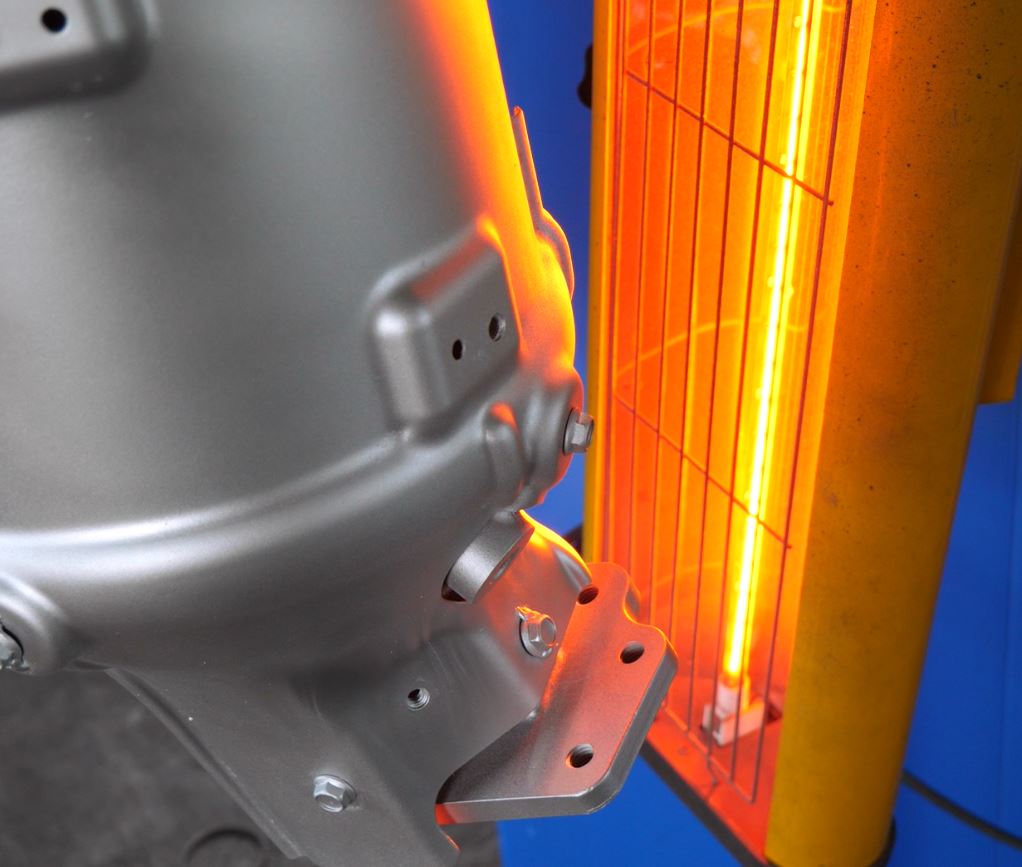

塗装をして綺麗になった状態です。

⑨梱包・発送

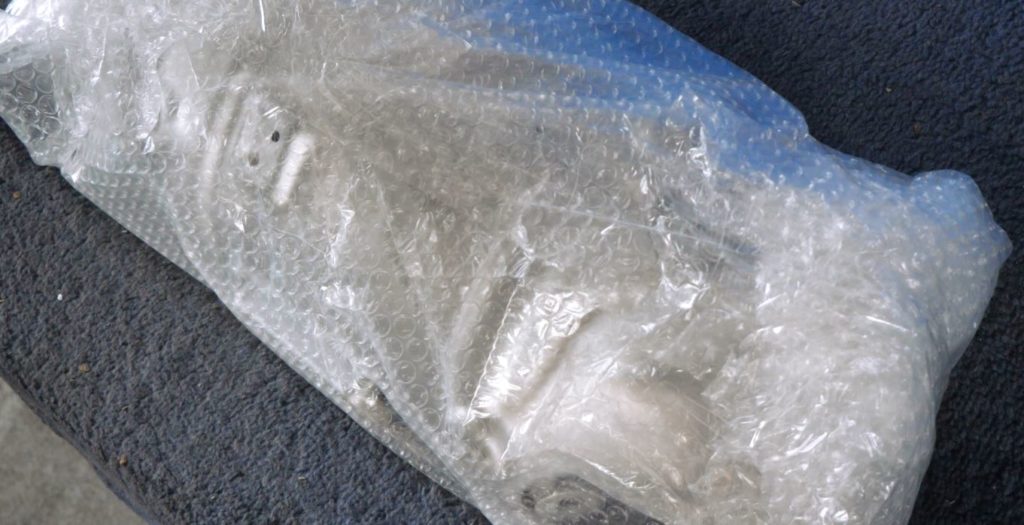

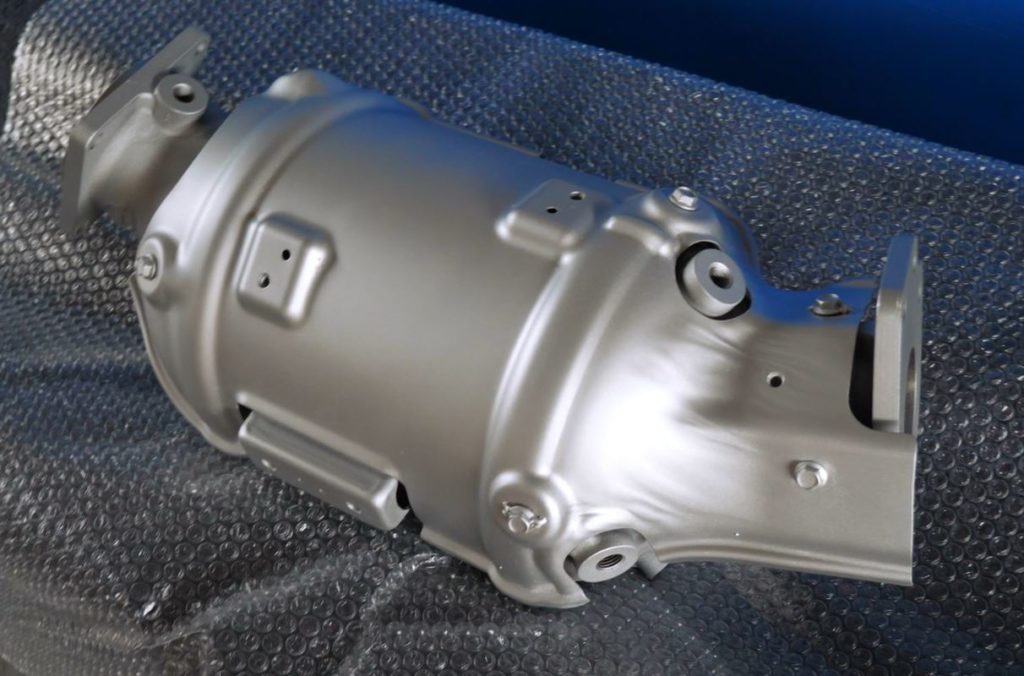

組み上げ完了後、丁寧に梱包をして発送いたします。

最後に

~の洗浄作業工程はいかがだったでしょうか?

弊社のDPF洗浄は、特殊洗浄を用いた完全オーバーホール洗浄で対応いたしております。

またDPRを新品に交換するとなると10万円以上の見積もりになる場合もあります。

弊社の洗浄では基本料金64,000円(税別)で、往復送料込みになります!

DPFマフラーの不調でお困りの方は是非、DPFドットコムへお問い合わせ下さい。
